医学の倍は錫メッキされた堅い屈曲のプリント基板プロセス4つの層のENIG味方しました

医学の倍は錫メッキされた堅い屈曲のプリント基板プロセス4つの層のENIG味方しました

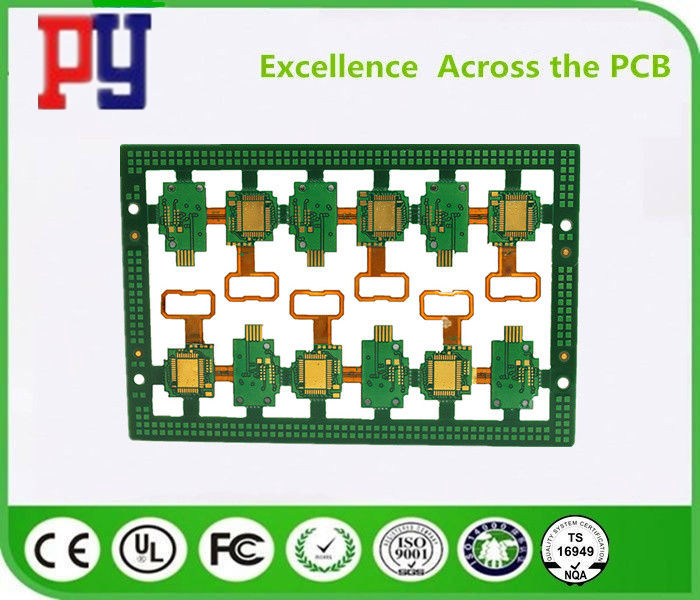

    • Medical Double Sided Tinned Rigid Flex Printed Circuit Boards 4 Layers ENIG Process
    • Medical Double Sided Tinned Rigid Flex Printed Circuit Boards 4 Layers ENIG Process
    • Medical Double Sided Tinned Rigid Flex Printed Circuit Boards 4 Layers ENIG Process
  • Medical Double Sided Tinned Rigid Flex Printed Circuit Boards 4 Layers ENIG Process

    商品の詳細:

    起源の場所: 中国
    ブランド名: OEM

    お支払配送条件:

    最小注文数量: 5 袋
    価格: Negotiation
    パッケージの詳細: ボックス
    受渡し時間: 3-10 日
    今すぐお問い合わせ
    詳細製品概要
    プリント基板: 普遍的なPCB板/HDIサーキット ボード 起源の場所:: 中国
    名前:: fr4 サーキット ボード 外:: カートン ボックス
    包装の細部:: 内部:真空パック 特別なプロセス: ENIG
    厚さの範囲: 1.0 mm

    速い細部:



    層の1.Number:4つの層

    2.1.6mmの厚さ、1oz銅

    3.Multilayer堅屈曲PCB

    4.Surface終わり:NiAu

    5.Greenはんだのマスク

    6.Whiteシルクスクリーン





    指定:

    材料 FR4
    層の計算 4つの層
    板厚さ 1.6mm
    銅の厚さ 1oz
    最低のドリルのサイズ 0.2mm
    最低の跡及びギャップ 0.2mm
    表面の終わり NiAu
    適用 医学
    特別な技術 屈曲:層4
      銅によって満たされるvias

    医学の倍は錫メッキされた堅い屈曲のプリント基板プロセス4つの層のENIG味方しました

    記述


    1. 単一味方されたPCB、両面PCB、多層PCB、PCBのレイアウトおよび設計およびPCBアセンブリを専門にするPCBおよびPCBアセンブリの専門の製造業者


    2. 物質的なタイプ:FR4の非ハロゲン材料、アルミニウム基盤、たる製造人の基盤、高周波材料、厚い銅ホイル、94-V0 (HB)、PI材料、高いTG:SL S1000-2、ITEQ:IT180


    3. 表面処理:HALの液浸の金、液浸の錫、液浸の銀、金指、OSPのHAL (液浸の金、OSPの液浸の銀、液浸の錫) +Gold指


    適用


    プロダクトはハイテク産業の広い範囲にのような加えられます:LED、テレコミュニケーション、コンピュータ利用技術、照明、ゲーム・マシン、産業制御、力、自動車および上限の家電のect。アメリカ人、カナダ、ヨーロッパ郡、アフリカおよび他のアジア太平洋の国へのマーケティングへの絶え間ない仕事および努力、プロダクト輸出高によって



    機能


      高精度プロトタイプ PCBの大きさの生産
    最高の層 1-28の層 1-14の層
    最低の線幅(ミル) 3mil 4mil
    最低ライン スペース(ミル) 3mil 4mil
    分を経て(機械訓練) 板thickness≤1.2mm 0.15mm 0.2mm
    板thickness≤2.5mm 0.2mm 0.3mm
    板thickness>2.5mm 面Ration≤13:1 面Ration≤13:1
    面の配給量 面Ration≤13:1 面Ration≤13:1
    板厚さ MAX 8mm 7mm
    2つの層:0.2mm;4つの層:0.35mm;6つの層:0.55mm;8つの層:0.7mm;10の層:0.9mm 2つの層:0.2mm;4つの層:0.4mm;6つの層:0.6mm;8layers:0.8mm
    MAX板サイズ 610*1200mm 610*1200mm
    最高の銅の厚さ 0.5-6oz 0.5-6oz
    液浸の金
    金によってめっきされる厚さ
    液浸の金:Au、1-8u」
    金指:Au、1-150u」
    めっきされる金:Au、1-150u」
    めっきされるニッケル:50-500u」

    穴の銅の厚い 25um 1mil 25um 1mil
    許容 板厚さ 板thickness≤1.0mm:+/-0.1mm
    1.0mmの 板thickness>2.0mm:+/-8%
    板thickness≤1.0mm:+/-0.1mm
    1.0mmの 板thickness>2.0mm:+/-8%
    輪郭の許容 ≤100mm:+/-0.1mm
    100<> >300mm:+/-0.2mm
    ≤100mm:+/-0.13mm
    100<> >300mm:+/-0.2mm
    インピーダンス ±10% ±10%
    最低のはんだのマスク橋  0.08mm  0.10mm
    Viasの機能を差し込むこと  0.25mm--0.60mm  0.70mm--1.00mm








    利点


    1. 直接PCBの工場
    2.広範囲の品質管理システム
    3.競争価格
    4. 48hoursからの速い回転受渡し時間。
    5.証明書(ISO/UL E354810/RoHS)
    6.サービスの輸出の9年の経験
    7。MOQ/MOV無し。
    8.良質。AOI (自動化された光学点検)、QA/QC、飛行porbe、Etesting、等によって厳密




    医学の倍は錫メッキされた堅い屈曲のプリント基板プロセス4つの層のENIG味方しました医学の倍は錫メッキされた堅い屈曲のプリント基板プロセス4つの層のENIG味方しました医学の倍は錫メッキされた堅い屈曲のプリント基板プロセス4つの層のENIG味方しました医学の倍は錫メッキされた堅い屈曲のプリント基板プロセス4つの層のENIG味方しました医学の倍は錫メッキされた堅い屈曲のプリント基板プロセス4つの層のENIG味方しました
