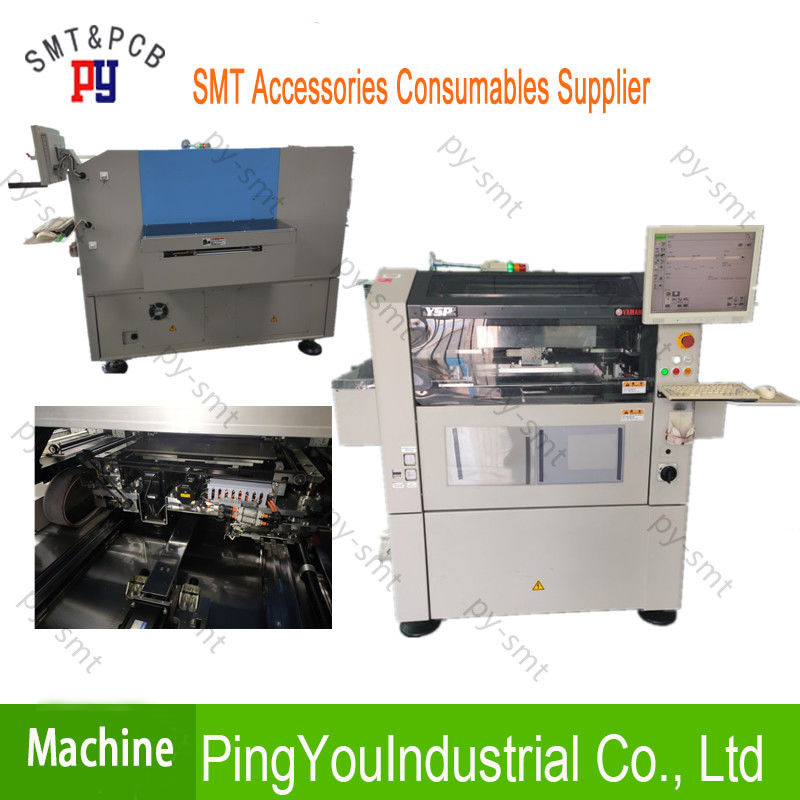

ステンレス鋼SMTアセンブリ装置YAMAHA YSPのはんだののりスクリーン プリンター

使用される非のうちどころがない精密当然の本物のYAMAHA YSPのはんだののりスクリーン プリンター

YAMAHA YSP PCBスクリーン プリンターKHT-000

使用される非のうちどころがない精密当然の本物のYAMAHA YSPのはんだののりスクリーン プリンター

YAMAHA自動的に45そして65度間のスクイージの角度を（1度間隔と）調節するYAMAHAの元の3S頭部による非のうちどころがない精密の高速スクリーン プリンター機械。

高Speen高精度

普遍的な上限プリンター

11秒/cycle*のライン気転

高速印刷機能

3σ:+/-0.005mm

位置の反復性

PSCシステム

（PSC:印刷物の安定性制御）

3S頭部

（3S:振動単一のスクイージ）

印刷の迎え角の変数

適当なL600mmのpringint区域

YAMAHAはシステム適当な車線二倍になります

高速印刷機能9,5秒/周期

印刷物の正確さをぬらして下さい:±25 μm （6σ）

反復性の正確さの位置:±12,5 μm （6σ）

L 750 x Wまでのステンシル750のmm

印字ヘッド情報:

- 3S頭部（3S =振動単一のSqueezee）

- スクイージの速度:2から200 mm/sec

- 力を押すスクイージ:5から200 N +/- 2N （フィードバック制御）

- スクイージの可変的な印刷の迎え角:45から65度

- スクイージの刃材料:金属かウレタン

選択:

- 第2印刷物の点検カメラ

- PCBの真空システム

- UPSシステム

- PSCシステム（PSC:印刷物の安定性制御）

- 温度調整の単位

- はんだのりロール容積の測定

- ソフトウェア:YAMAHAの工場用具

機械サイズ:

- 正常なコンベヤーを使って:L 1.640 mm x W 1.640 mm x H 1.400 mm

- 出口延長コンベヤーを使って:L 1.973 mm x W 1.640 mm x H 1.400 mm

機械は重量を量ります:1.500 kg

YSP （モデル:KHT-000）

適当なPCB L510xW460mmへのL50xW50mm

L610mmより長いPCBを運ぶL600mmのより長い区域を印刷するために適当

印字ヘッド3Sの頭部（振動単一のスクイージの名にちなんで名付けられる）

負荷のスクイージのため、金属またはウレタンのスクイージから選ぶこと可能

印刷の正確さの印刷の正確さ（3σ） +/-0.025mm

繰り返された直線（3σ）のための正確さ:+/-0.005mm

サイクル時間11.0の秒（私達の最適条件の下の正常な印刷のために）

適当なステンシル サイズL750x W750 mm L736x W736 mm L750x W650 mm L650x W550 mm L600x W550 mm*1 L550x W650 mm*1

最高PCBのサイズL510xW460 mm L510x W460 mm L510x W350 mm L330x W250 mm L330x W250 mm L330x W250 mm

電源3段階AC 200/208/220/240/380/400/416 V +/-10%

空輸補給の源0.45MPa

外のり寸法L1,640mmxW1,640mmxH1,400mm （投射を含まないため）

およそ1,600kgの重量を量って下さい

これらのサイズのステンシルはクリーニングのノズルの固定のアダプターそして取り替えの付加を必要とします。

指定および出現は変更に応じて予告なしにあります。

KM1-M7163-20X A010E1-37W弁
KM1-M7163-21X A010E1-54W弁
KM1-M7163-30X A010E1-44W弁
KGA-M7111-H0X A041E1-48W 88X弁
KM5-M7174-11X AME05-E2-PSL-13W弁
KV7-M7111-B0X A041E1-11-48W弁
KM1-M7162-20X A010E1-35W弁
KV8-M7162-20X A010E1-55W弁
KV8-M7162-10X A040-4E1-56W弁
KV8-M71YA-00X A010E1-56W （48W）弁
KM1-M7162-11X A040-4E1-54W弁
KU0-M3410-41X A010E1-32W弁
KGA-M37P1-00X G010HE1-5W弁
KV5-M7121-L0X A040-4E1-50W
KV5-M7121-R0X A040-4E1-50W
KH2-M7101-00X A040-4E1-3W YTFの頭部
KGA-M7111-G0X A010E1-59W弁の打撃弁
KV8-M7535-01X弁
KGB-M7163-A0X 37W+44W+13W弁
KV8-M7163-A0X 37W+44W+13W弁
KGA-M7111-A0X KGA-M7111-A03のイジェクター
KV7-M7110-00X/KV7-M7110-10X （L/R弁組立）
KGA-M7110-00X/KGA-M7110-10X （L/R弁組立）
KGA-M7111-G0X A010E1-59W YV88XのYV88XG弁
KGA-M7111-H0X A041E1-48W YV88XのYV88XG弁
KM0-M7182-BOX AME07-E2-PSL-12W YV88XのYV88XG弁
KM5-M7174-11X AME05-E2-PSL-10Wのイジェクター
KM1-M7163-20X A010E1-37With54With37W弁
KM1-M7163-30X A010E1-44W 44W弁
KM5-M7174-11X AME05-E2-PSL-13W弁
A040-4E1-56W弁（U/D）/KV8-M7162-11Xのために
A040-4E1-54W弁（U/D）/KM1-M7162-10Xのために
A010E1-35With55W弁KM1-M7162-20X/KV8-M7162-20X
AME05-E2-34W EJECTER 21W
KHY-M7152-00 EJECTER
KHY-M7152-01 EJECTER
KHY-M7153-00弁
KHY-M7153-01 KOGANEI JA10AA-21W弁0.2-0.5MpaYS24
KHY-M7153-00 KOGANEI JA10AA-21W弁0.2-0.5MpaYS24
KHY-M7154-01X/KHY-M7154-00/KHY-M7154-01 YS12弁ビット
5322 360 10207 A010E1-37W KM1-M7163-20X弁
KV6-M7171-10X弁組立
KGS-M7171-A0XのイジェクターAME05-E2-PSL-32W YG100
KM0-M7182-B0Xのイジェクター
9498 396 01089イジェクターAME05-E2-PSL-32W YG100
KGS-M7171-AOXのイジェクター
KGK-M9267-01X YG100ガイド
KKD-M7151-00弁
KHY-M7155-01フィルター帽子
KHY-M7155-00Xフィルター帽子
KHY-M7152-00弁KOGANEI AME05-E2-34Wの真空のイジェクター
KHY-M7154-00ビット1
KHY-M7154-01ビット1
KHY-M7155-00フィルター帽子1
9965 000 03808 55W弁
KGB-M7163-AOX KGB-M7163-BOX EJETOR YV100XG
KHY-M7151-00 KHY-M7151-01のイジェクター
KHY-M7151-011イジェクター、樹脂YG12
KJJ-M717B-002 JA10AA-22W弁
KHY-M7156-00ビット帽子YS
KHY-M7153-003 JA10AA-21W弁
KHY-M7154-00ビット
KHY-M7156-00ビット帽子
KHW-M9129-00ベルト1のコンベヤー
KV8-M8883-A0X
KKE-M9127-00ベルト1のコンベヤー
KKE-M919R-00ベルト、コンベヤー
KKE-M917H-00ベルト、コンベヤー1250MM
KKE-M917H-50ベルト、コンベヤー1540MM
YS12弁ビットKHY-M7154-01X
5322 360 10208のトパーズのアップ/ダウン弁
5322 281 20198弁A040-4E1
KHY-M7156-00 KHY-M7156-01ビット帽子YG12
KGS-M37P1-00X YAMAHA YG88R弁、シャフトの打撃
9498 396 01199弁、シャフトの打撃
KGR-M7111-F0XのイジェクターYG88の真空のイジェクター
KV7-M7111-B0X 48Wの真空のイジェクター
KM5-M7174-G0フィルター帽子
5322 462 11024フィルター帽子、プラスチック
KGB-M7163-00Xのイジェクター
KGB-M7163-00X YAMAHAのイジェクター
KM8-M7163-02X YAMAHA YV100Xのマイクロ イジェクターの単位
KV8-M7163-01Xのイジェクターの単位YV100X
9498 396 02932 MC-1弁KOGANEI JA10AA-22W
KJJ-M717B-00X MC-1弁KOGANEI JA10AA-22W
KV8-M7162-00Xの電磁弁YV100XG
KM5-M7174-C1Xのイジェクターの基盤
KGT-M7163-00X KV8-M7163-A0X 37W+44W+13W弁
KM5-M7174-00Xの真空のイジェクター
5322 360 10327 Assembleon弁
5322 360 10469 Assembleon弁
KGA-M37P1-00X Assembleon弁
K87-M2140-00X
