精密な結果のためのSMTマシン3D溶接パスタ検査 (SPI) TR7007Qプラス

起源の場所 中国
ブランド名 TRI
証明 CE,ISO
モデル番号 TR7007Qプラス
最小注文数量 1
価格 交渉可能
パッケージの詳細 標準パッケージ
受渡し時間 1〜2日
支払条件 L/C,D/A,D/P
供給の能力 長いこと

試供品およびクーポンのための私に連絡しなさい。

ワットスアップ:0086 18588475571

微信: 0086 18588475571

スカイプ: sales10@aixton.com

心配があれば、私達は24時間のオンライン・ヘルプを提供する。

x
商品の詳細
条件 新品/中古品 スピード 高速車
品質 すごい 部品番号 TR7007Qプラス
ストック 株式を含む 精度 高精度
ハイライト

3D SPI SMT マシン

,

3D溶接パスタ検査SMTマシン

,

TR7007Qプラス SMTマシン

メッセージ
製品の説明

SMT マシン 3D 溶接パスタ検査 (SPI) TR7007Q Plus

仕様:

オプティカルシステム
イメージング 方法 ストップ・アンド・ゴー画像
カメラ 4 Mpix または 12 Mpix (工場設定)
画像解像度 5.5 μm,6 μm,10 μm,15 μm (工場設定)
照明 強化された2Dライト (RGB+W)
3D技術 4方向デジタルフリンジパターン
視野 4MP カメラリンク
@ 10 μm: 20.3x20.3 mm
@ 15 μm: 30.5x30.5 mm

12MP カメラリンク
@ 5.5 μm: 22.5x16.5 mm
@ 10 μm: 40.6x30.7 mm
@ 15 μm: 61x46 mm

12 MP コアXプレス
@ 6 μm: 24.3x18.4 mm
@ 10 μm: 40.6x30.7 mm
@ 15 μm: 61x46 mm
検査性能
画像の速度 4 MP カメラリンク:最大 3 FOV/sec
12 MP カメラリンク:最大1.8 FOV/sec
12 MP CoaXPress:最大2.6 FOV/秒
高度解像度 @10 μm/15 μm:0.45 μm
@5.5 μm/6 μm: 0.22 μm
マックス 溶接器の高さ @10 μm/15 μm: 420 μm/750 μm
@5.5 μm/6 μm: 210 μm/310 μm

* カリブレーション ターゲット
モーションテーブル&コントロール
X軸制御 ボールスクリュー + EtherCAT モーションコントローラ
Y軸制御 ボールスクリュー + EtherCAT モーションコントローラ
Z軸制御 ボールスクリュー + EtherCAT モーションコントローラ
X-Y軸の解像度 0.5 μm
Z軸の解像度 1 μm
委員会管理
最大PCBサイズ TR7007Q Plus:@5.5 μm, 6 μm - 400 x 330 mm, @10 & 15 μm - 510 x 460 mm
TR7007Q Plus DL:@10 μm, 15 μm - 510x310 mm x 2 レーン, 510x590 mm x 1 レーン
TR7007LQ Plus:@6 μm,10 μm,15 μm - 765 x 610 mm
PCB 厚さ 0.6〜5mm
最大PCB重量 3kg オプション: 5kg
頂上クリアランス @5.5 μm, 6 μm: 25 mm; @10 μm, 15 μm: 50 mm
底の空白 40mm
エッジクリアランス 3mm
輸送機の高さ 880 920 mm

*SMEMA対応
検査機能
欠陥 パスタ不足
過剰なパスタ
形状 の 変形
欠けているペーストとブリッジ
測定 高さ
面積
容量
オフセット
サイズ
WxDxH TR7007Q Plus: 1000 x 1400 x 1650 mm
TR7007Qプラス DL: 1000 x 1500 x 1650 mm
TR7007LQプラス: 1365 x 1720 x 1710mm

注:信号塔を含まない,信号塔の高さ515mm
体重 TR7007Qプラス: 775 kg
TR7007Q プラス DL: 825 kg
TR7007LQプラス 982kg



他の機械:

TR7007Dプラス
TR7007M SIIプラス
TR7700 SII
TR7007 SII
TR7007Q SII
TR7007 SIII
TR7007Qプラス
TR7700QH SII
TR7500QEプラス
TR7700QB SII
TR7700 SIII ウルトラ
TR7700QC SII
TR7700 SIII DT

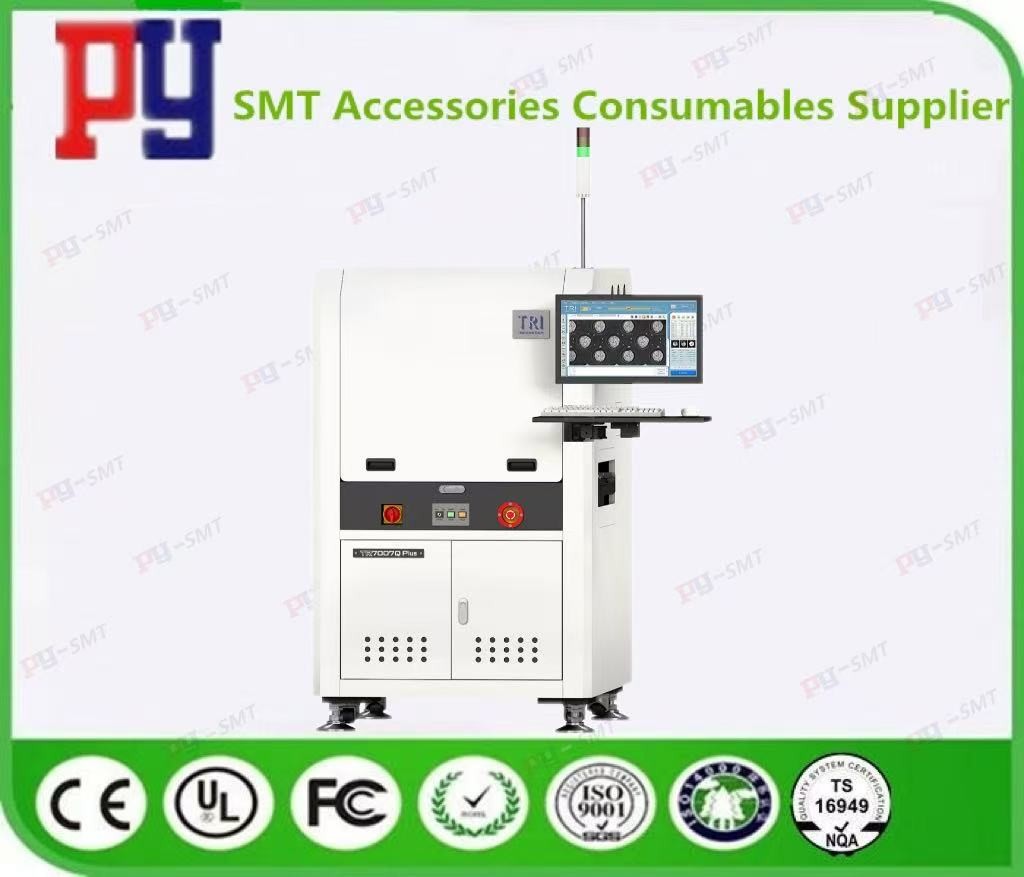

TR7007Qプラス写真
